分級作業是超細粉碎工藝必不可少的重要一環。任何好的超細粉碎設備都應有相應的高效精細分級設備與之配套，否則，將難以達到高效超細粉碎之目的。反之，即便是傳統的筒式球磨機，如果有高效率的精細分級設備與其配合并構成閉路，使得在粉碎過程中能及時地分出合格的細粒級產品，則也可以用于超細粉碎。因此可以認為，開發高效率的精細分級設備與開發高效、低耗的超細粉碎設備具有同樣重要的意義。
在超細粉碎工藝中，分級機的設置方式有兩種情況:一是超細粉碎設備包括內分級裝置，如前述的各種氣流磨機等;二是對不具備自行分級功能的超細粉碎機，需在外部單獨設置分級機與之組成整套系統。有時根據工藝需要，即便有內分級功能，也要設置一段、甚至兩段外分級機。分級機可分為干法和濕法兩類，下面我們就著重介紹下干法氣流分級設備。

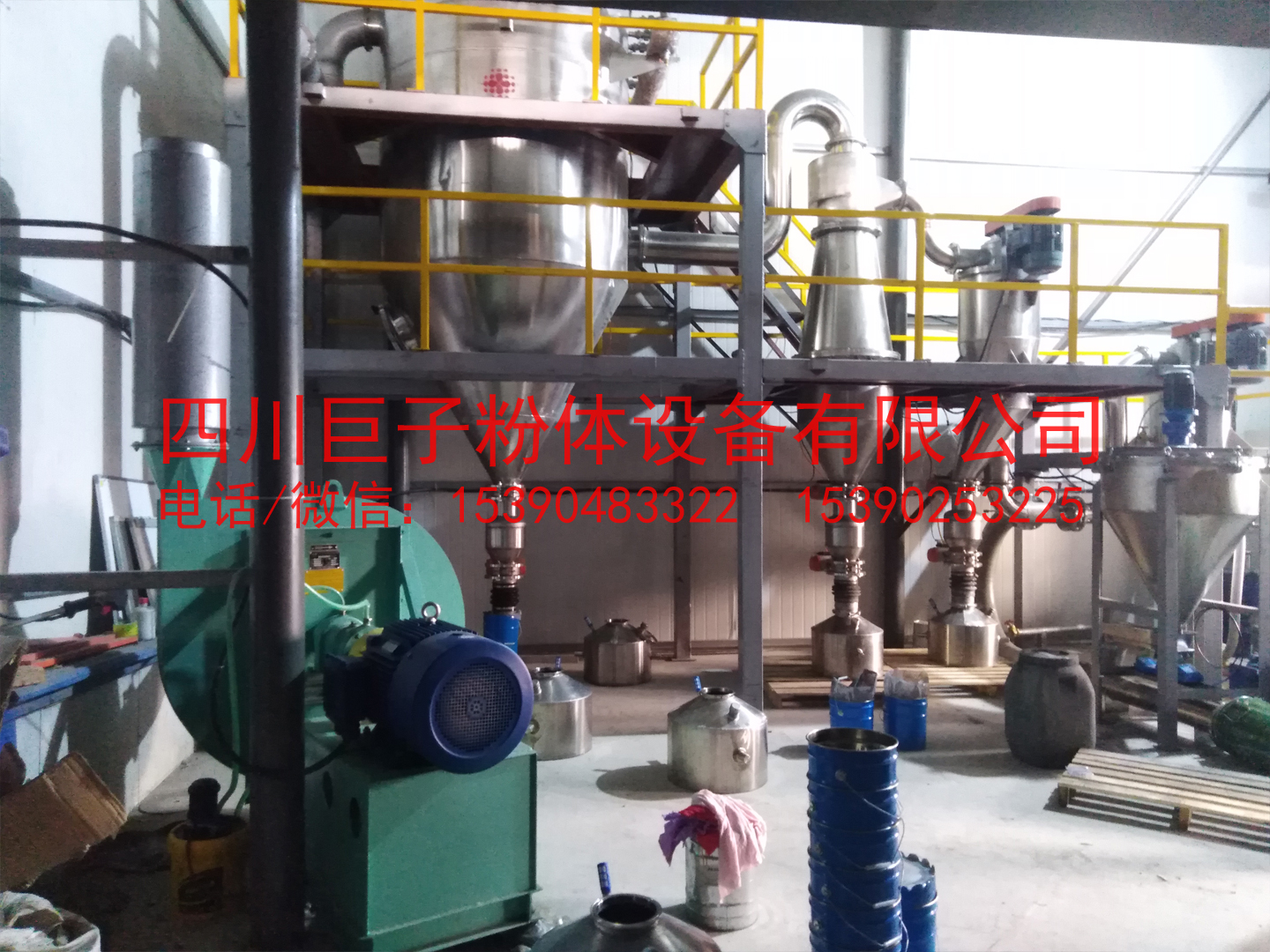

干法分級機大多是采用慣性力場或離心力場的空氣分級機，常與干式粉碎設備如高速機械沖擊式磨機、振動磨、氣流磨、雷蒙磨等配套，是目前發展較快的最主要的精細氣流分級設備之一。圖4-3-20所示是JZF型系列微細分級機的結構及工作原理圖。該系列產品是由四川巨子粉體設備有限公司生產的。本機由給料管、調節管、調節環、分級渦輪及傳動裝置、閉風器、中間桶體和下錐體等組成。
本機是利用離心力場進行分級的。當顆粒和空氣以一定比例混合并以一定的速度進入分級室后，顆粒受到渦輪上葉片離心力以及空氣阻力、重力等三維力場的作用，在該力場中，通過調節渦輪轉速、系統風量等參數來調整其分級點，從而實現微細物料與粗粒物料的分級。其主要技術參數見表4-3-11。
